Теплообменник жидкостно-масляный. ЯМЗ 236 БЕ2
Номер по каталогу : | 7601.1013600-02 |
вес (кг) : | 11.4 |
Теплообменник 7601.1013600-02 применяется на двигателях ЯМЗ-236БЕ2 и их модификациях:
ЯМЗ-236БЕ2-1,-2,-5,-6,-15,-16,-19,-20,-21,-22,-23,-24,-25,-26

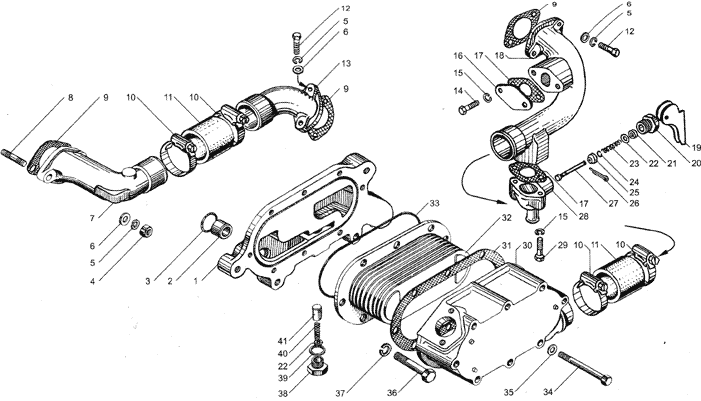

№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
- | 236Н-0113600-Б | 1 | Теплообменник жидкостномасляный в сб |
7601.1013600-02 | 1 | Теплообменник жидкостно-масляный | |
1 | 236Н-1013622-Б | 1 | Корпус жидкостно-масляного теплообменника |
- | 236Н-1013620-Б | 1 | Корпус жидкостно-масляного теплообменника в сб |
2 | 236Н-1013630 | 2 | Втулка |
3 | 25 3111 6144 | 2 | Кольцо 025-031-36-2-5 |
4 | 250513-П29 | 2 | Гайка |
5 | 252136-П2 | 6 | Шайба |
6 | 252006-П29 | 6 | Шайба |
7 | 238Б-1013724 | 1 | Патрубок подводящий |
8 | 310423-П29 | 2 | Шпилька |
9 | 850.1303188 | 3 | Прокладка |
10 | 316205-П | 4 | Хомут в сб |
11 | 238Б-1013740 | 2 | Рукав соединительный |
12 | 201499-П29 | 4 | Болт |
13 | 238Б-1013726 | 1 | Патрубок подводящий |
14 | 201454-П29 | 2 | Болт |
15 | 252135-П2 | 4 | Шайба |
16 | 236-1002404 | 1 | Заглушка |
17 | 201-1306075-А | 2 | Прокладка |
18 | 236Н-1013732-А | 1 | Патрубок отводящий |
- | 316608-П29 | 4 | Ввертыш |
19 | 842.1305028 | 1 | Рычаг |
20 | 240-1305041 | 1 | Гайка нажимная |
21 | 240-1305036 | 1 | Кольцо уплотнительное |
22 | 252004-П29 | 3 | Шайба |
23 | 240-1305030-Б | 1 | Пружина |
24 | 240-1305044 | 1 | Кольцо запорное |
25 | 240-1305025 | 1 | Клапан |
26 | 258039-П29 | 1 | Шплинт |
27 | 240-1305032 | 1 | Стержень |
28 | 240-1305013-Б | 1 | Корпус крана сливного |
29 | 201462-П29 | 2 | Болт |
30 | 236Н-1013710-Б | 1 | Крышка теплообменника |
31 | 238Б-1013682 | 1 | Прокладка крышки теплообменника |
32 | 236Н-1013650 | 1 | Элемент теплопередающий |
33 | 25 3111 6319 | 1 | Кольцо 180-190-46-2-5 |
34 | 310061-П29 | 8 | Болт |
35 | 252005-П29 | 8 | Шайба |
36 | 200397-П29 | 4 | Болт |
37 | 252137-П2 | 4 | Шайба |
38 | 204Т-1011370-Б | 1 | Пробка |
39 | 204-1011371 | 2 | Прокладка |
40 | 204-1011368 | 1 | Пружина |
41 | 840.1011364 | 1 | Клапан |
