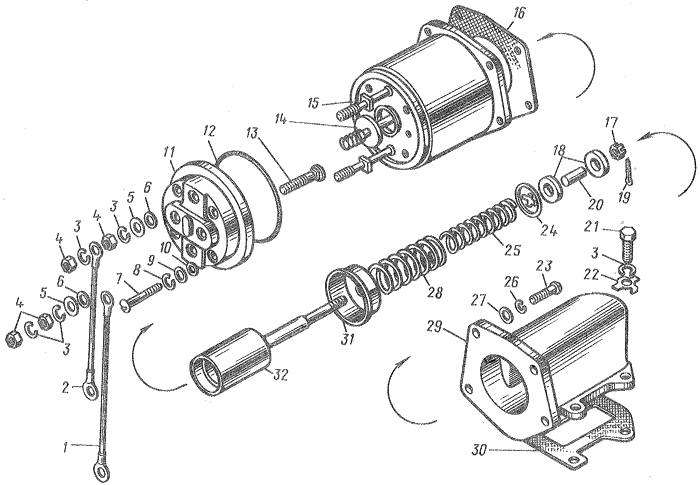

Реле стартера. ЯМЗ 8401.10
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 16.3708800 | 1 | Реле стартера в сб | |
| 1 | 16.3708060 | 1 | Перемычка |
| 2 | 16.3708070 | 1 | Перемычка |
| 3 | МХ-0246 | 12 | Шайба |
| 4 | 8Х-1537 | 6 | Гайка |
| 5 | 1-МЮ-37 | 4 | Шайба |
| 6 | 16.3708833-4 | 4 | Шайба уплотнительная |
| 7 | 45 9432 1090 | 4 | Винт |
| 8 | Х-4001 | 4 | Шайба |
| 9 | 8Х-1497 | 4 | Шайба |
| 10 | 16.3708809 | 4 | Шайба уплотнительная |
| 11 | 16.3708831 | 1 | Крышка реле |
| 12 | 16.3708808 | 1 | Кольцо уплотнительное |
| 13 | 16.3708832 | 2 | Болт контактный |
| 14 | 16.3708840 | 1 | Плунжер с диском |
| 15 | 16.3708850 | 1 | Ярмо реле с катушкой |
| 16 | 16.3708802 | 1 | Прокладка |
| 17 | 5.016 | 1 | Гайка |
| 18 | 16.3708806 | 2 | Шайба |
| 19 | 45 9871 1018 | 1 | Шплинт |
| 20 | 16.3708807 | 1 | Втулка |
| 21 | 45 9346 1522 | 4 | Болт |
| 22 | 15.3708007 | 4 | Шайба стопорная |
| 23 | 4594341113 | 4 | Винт |
| 24 | 16.3708805 | 1 | Чашка |
| 25 | 16.3708811 | 1 | Пружина |
| 26 | Х-1482 | 4 | Шайба |
| 27 | МХ-0276 | 4 | Шайба |
| 28 | 16.3708804 | 1 | Пружина |
| 29 | 16.3708801 | 1 | Основание реле |
| 30 | 16.3708012 | 1 | Прокладка |
| 31 | 16.3708803 | 1 | Чашка |
| 32 | 16.3708820 | 1 | Якорь со штоком |
