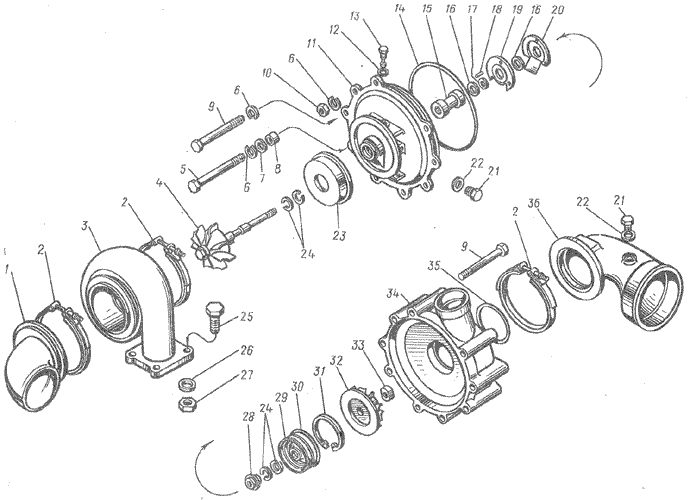

Турбокомпрессор ТКР-11. ЯМЗ 8401.10
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 8401.1118010 | 1 | Турбокомпрессор правый в сб. | |
| 8401.1118011 | 1 | Турбокомпрессор левый в сб. | |
| 1 | 8401.1118256 | 2 | Патрубок выпускной в сб. |
| 2 | 8401.1118444 | 6 | Хомут в сб. |
| 3 | 8401.1118154 | 2 | Корпус турбины |
| 8401.1118080-10 | 2 | Ротор в сб. | |
| 4 | 8401.1118086 | 2 | Колесо турбины с валом в сб. |
| 5 | 200470-П29 | 2 | Болт |
| 6 | 252136-П2 | 18 | Шайба |
| 7 | 252006-П29 | 2 | Шайба |
| 8 | 8401.1118218 | 2 | Втулка |
| 9 | 200468-П29 | 16 | Болт |
| 10 | 250517-П29 | 10 | Гайка |
| 11 | 8401.1118024 | 2 | Корпус подшипников |
| 12 | 312482-П34 | 2 | Шайба |
| 13 | 8401.1118036 | 2 | Болт-стопор |
| 14 | 2531116673 | 2 | Кольцо 220-225-36-2-5 |
| 15 | 8401.1118030 | 2 | Втулка ротора |
| 16 | 8401.1118270 | 4 | Шайба упорная |
| 17 | 8401.1118268 | 2 | Шайба распорная |
| 18 | 258364-П | 4 | Штифт |
| 19 | 8401.1118272 | 2 | Подшипник упорный |
| 20 | 8401.1118180-10 | 2 | Экран маслосбрасывающий |
| 21 | 316154-П29 | 6 | Пробка |
| 22 | 312326-П | 6 | Шайба |
| 23 | 8401.1118294 | 2 | Проставка корпуса турбины |
| 24 | 240Н-1118106 | 8 | Кольцо уплотнительное |
| 25 | 4593276062 | 8 | Болт |
| 26 | 312300-П2 | 8 | Шайба |
| 27 | 250512-П5 | 8 | Гайка |
| 28 | 8401.1118284-10 | 2 | Маслоотражатель |
| 29 | 8401.1118280 | 2 | Крышка корпуса подшипников |
| 30 | 2531116191 | 2 | Кольцо 079-085-36-2-5 |
| 31 | 8401.1118285 | 2 | Кольцо упорное |
| 32 | 8401.1118110 | 2 | Колесо компрессора |
| 33 | 240Н-1118120 | 2 | Гайка крепления колеса компрессора |
| 34 | 8401.1118134 | 2 | Корпус компрессора |
| 35 | 2531116199 | 2 | Кольцо 090-096-36-2-5 |
| 36 | 8401.1118208-10 | 2 | Патрубок входной |
