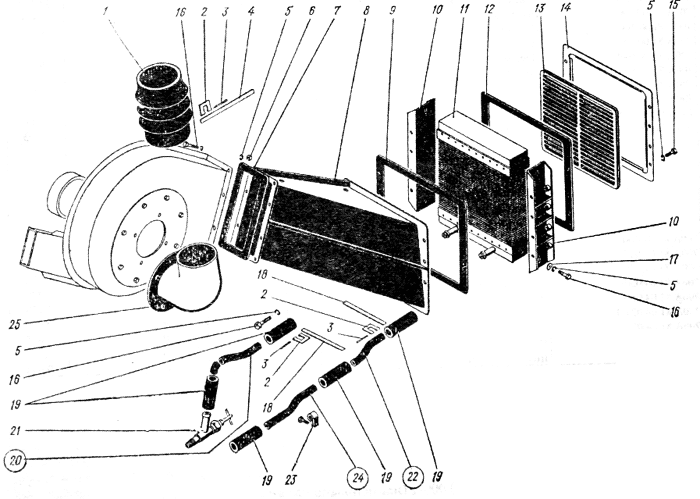

Отопление кабины. Запасные части к трактору К-701
Отопление кабины. Запасные части к трактору К-701
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
24 | 701.81.00.013-01*2 | 1 | Труба |
20 | 701.81.00.013-02*3 | 1 | Труба |
22 | 701.81.00.013-04*4 | 1 | Труба |
19 | 701.81.00.014 | 5 | Труба |
8 | 700А.81.00.020-1 | 1 | Кожух в сборе |
1 | 700А.81.00.042-2 | 1 | Кожух |
14 | 700А.81.00.043 | 1 | Фланец |
13 | 700А.81.00.044 | 1 | Сетка |
12 | 700А.81.00.045 | 1 | Прокладка |
7 | 700А.81.00.049 | 1 | Прокладка |
4 | 700А.81.00.051 | 2 | Лента |
9 | 700А.81.00.63 | 1 | Прокладка |
11 | 700А.81.01.000 | 1 | Радиатор системы отопления |
10 | 700А.81.01.040 | 2 | Боковина в сборе |
25 | 700А.81.04.030-1 | 1 | Патрубок в сборе |
21 | 700.81.05.70 | 1 | Кран |
16 | 18 | Болт М6 Х 16 ГОСТ 7805-70 | |
15 | 8 | Болт М6 Х 20 ГОСТ 7808-70 | |
6 | 12 | Гайка М6 ГОСТ 5927-70 | |
5 | 26 | Шайба 6.65Г ГОСТ 6402-70 | |
17 | 4 | Шайба 6.01. ГОСТ 11371-78 | |
3 | 3408-1 | 12 | Шплинт хомута 6,3 ОСТ 3-408-70 |
23 | 1 | Хомутик ХПО-15 Х 7 ЛК 0034-00 | |
18 | 10 | Лента 275 ГОСТ 503-71 | |
2 | А52426-24 | 12 | Рамка хомута ОСТ 3-408-70 |
701.81.00.000-1 | Отопление кабины |
