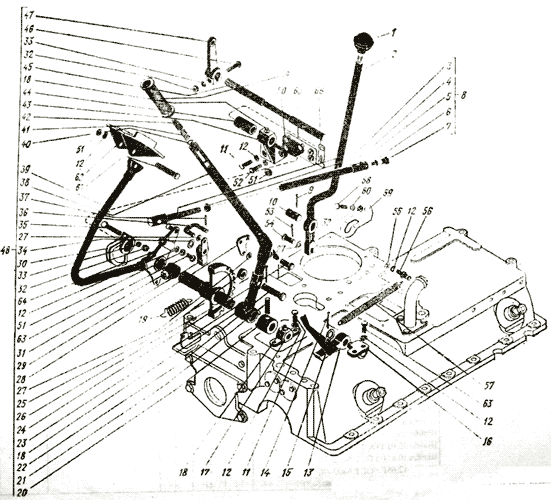

Управление переключением передач. Запасные части к трактору К-701
Управление переключением передач. Запасные части к трактору К-701
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 700А.17.19.000 | Управление переключением передач (комплект) | ||
| 5 | 700А.17.19.050-3 | 1 | Тяга в сборе |
| 8 | 700А.17.19.330-3 | 1 | Тяга в сборе |
| 48 | 700А.17.19.500-2 | 1 | Мостик в сборе |
| 23 | 700А.17.19.510-5 | 1 | Рычаг в сборе |
| 39 | 700А.17.19.520 | 1 | Рычаг в сборе |
| 16 | 700А.17.19.550 | 1 | Кронштейн в сборе |
| 13 | 700А.17.19.570 | 1 | Стопор в сборе |
| 2 | 700А.17.19.610-2 | 1 | Рычаг в сборе |
| 26 | 700А.17.19.670-1 | 1 | Сектор в сборе |
| 65 | 700А.17.19.710 | 1 | Пластина |
| 38 | 700А.17.19.013-1 | 1 | Стержень |
| 36 | 700А.17.19.014-2 | 1 | Поводок |
| 28 | 700А.17.19.019 | 1 | Балансир |
| 30 | 700А.17.19.028-3 | 1 | Рычаг |
| 17 | 700А.17.19.103 | 1 | Кронштейн |
| 45 | 700А.17.19.107 | 1 | Валик |
| 43 | 700А.17.19.108 | 1 | Кронштейн |
| 25 | 700А.17.19.156 | 1 | Втулка |
| 52 | 700А.17.19.158 | 1 | Болт |
| 20 | 700А.17.19.162 | 1 | Втулка |
| 29 | 700А.17.19.163-1 | 1 | Собачка |
| 22 | 700А.17.19.166-1 | 1 | Ось |
| 44 | 700А.17.19.171 | 1 | Втулка |
| 31 | 700А.17.19.192 | 1 | Втулка |
| 66 | 700А.17.19.193 | 1 | Планка |
| 47 | 700.17.19.012-1 | 1 | Рычаг |
| 42 | 700.17.19.033-3 | 1 | Кнопка |
| 6 | 700.17.19.049 | 2 | Сухарь |
| 7 | 700.17.19.051 | 2 | Гайка |
| 54 | 700.17.19.055-2 | 1 | Валик |
| 24 | 700.17.19.055-5 | 1 | Валик |
| 49 | 700.17.19.057 | 1 | Рукоятка |
| 3 | 700.17.19.061 | 1 | Наконечник |
| 19 | 700.17.19.077-1 | 1 | Пружина |
| 56 | 700.17.19.121 | 1 | Зацеп |
| 10 | 700.17.19.153-1 | 1 | Валик |
| 40 | 700.17.19.161 | 1 | Шайба |
| 50 | 700А.17.00.037 | 1 | Прокладка |
| 41 | 800А.17.19.195 | 1 | Пружина |
| 59 | 700А.17.00.054-1 | 1 | Прижим |
| 62 | 700.00.17.077 | 1 | Педаль |
| 57 | 700.23.00.035-1 | 1 | Пружина |
| 1 | 700.37.00.011-1 | 1 | Шар |
| 18 | 3 | Масленка 1,3 ГОСТ 19853-74 | |
| 64 | 1 | Масленка 2,3 Х 45о ГОСТ 19853-74 | |
| 58 | 1 | Болт М10 Х 25 ГОСТ 7808-70 | |
| 46 | 1 | Болт М10 Х 45 ГОСТ 7811-70 | |
| 35 | 1 | Болт М10 Х 50 ГОСТ 7811-70 | |
| 11 | 4 | Болт М12 Х 30 ГОСТ 7808-70 | |
| 63 | 3 | Болт М12 Х 40 ГОСТ 7808-70 | |
| 8 | 700А.17.19.330-3 | 1 | Тяга в сборе |
| 48 | 700А.17.19.500-2 | 1 | Мостик в сборе |
| 23 | 700А.17.19.510-5 | 1 | Рычаг в сборе |
| 39 | 700А.17.19.520 | 1 | Рычаг в сборе |
| 16 | 700А.17.19.550 | 1 | Кронштейн в сборе |
| 13 | 700А.17.19.570 | 1 | Стопор в сборе |
| 2 | 700А.17.19.610-2 | 1 | Рычаг в сборе |
| 26 | 700А.17.19.670-1 | 1 | Сектор в сборе |
| 65 | 700А.17.19.710 | 1 | Пластина |
| 38 | 700А.17.19.013-1 | 1 | Стержень |
| 36 | 700А.17.19.014-2 | 1 | Поводок |
| 28 | 700А.17.19.019 | 1 | Балансир |
| 30 | 700А.17.19.028-3 | 1 | Рычаг |
| 17 | 700А.17.19.103 | 1 | Кронштейн |
| 45 | 700А.17.19.107 | 1 | Валик |
| 43 | 700А.17.19.108 | 1 | Кронштейн |
| 25 | 700А.17.19.156 | 1 | Втулка |
| 52 | 700А.17.19.158 | 1 | Болт |
| 20 | 700А.17.19.162 | 1 | Втулка |
| 29 | 700А.17.19.163-1 | 1 | Собачка |
| 22 | 700А.17.19.166-1 | 1 | Ось |
| 44 | 700А.17.19.171 | 1 | Втулка |
| 31 | 700А.17.19.192 | 1 | Втулка |
| 66 | 700А.17.19.193 | 1 | Планка |
| 47 | 700.17.19.012-1 | 1 | Рычаг |
| 42 | 700.17.19.033-3 | 1 | Кнопка |
| 6 | 700.17.19.049 | 2 | Сухарь |
| 7 | 700.17.19.051 | 2 | Гайка |
| 54 | 700.17.19.055-2 | 1 | Валик |
| 24 | 700.17.19.055-5 | 1 | Валик |
| 49 | 700.17.19.057 | 1 | Рукоятка |
| 3 | 700.17.19.061 | 1 | Наконечник |
| 19 | 700.17.19.077-1 | 1 | Пружина |
| 56 | 700.17.19.121 | 1 | Зацеп |
| 10 | 700.17.19.153-1 | 1 | Валик |
| 40 | 700.17.19.161 | 1 | Шайба |
| 50 | 700А.17.00.037 | 1 | Прокладка |
| 41 | 800А.17.19.195 | 1 | Пружина |
| 59 | 700А.17.00.054-1 | 1 | Прижим |
| 62 | 700.00.17.077 | 1 | Педаль |
| 57 | 700.23.00.035-1 | 1 | Пружина |
| 1 | 700.37.00.011-1 | 1 | Шар |
| 18 | 3 | Масленка 1,3 ГОСТ 19853-74 | |
| 64 | 1 | Масленка 2,3 Х 45о ГОСТ 19853-74 | |
| 58 | 1 | Болт М10 Х 25 ГОСТ 7808-70 | |
| 46 | 1 | Болт М10 Х 45 ГОСТ 7811-70 | |
| 35 | 1 | Болт М10 Х 50 ГОСТ 7811-70 | |
| 11 | 4 | Болт М12 Х 30 ГОСТ 7808-70 | |
| 63 | 3 | Болт М12 Х 40 ГОСТ 7808-70 |
