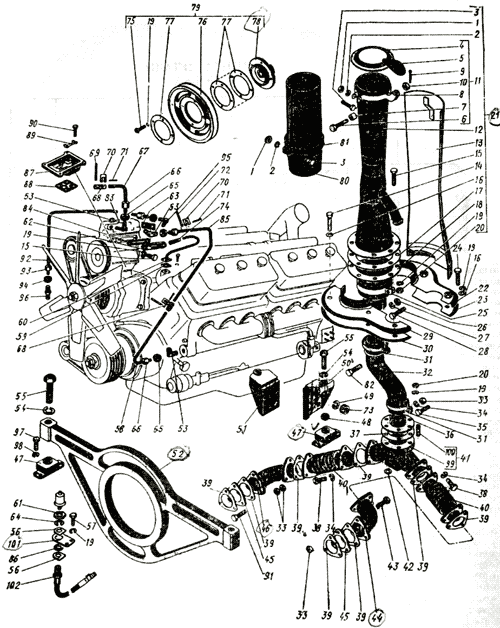

Установка двигателя ЯМЗ-240Б. Запасные части к трактору К-701
Установка двигателя ЯМЗ-240Б. Запасные части к трактору К-701
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
701.00.10.000-7 | Установка двигателя | ||
11 | 701.00.10.150 | 1 | Крышка с хомутом в сборе |
8 | 701.10.160 | 1 | Хомут в сборе |
18 | 701.10.180 | 1 | Основание искрогасителя в сборе |
13 | 701.00.10.200-1 | 1 | Экран в сборе |
21 | 701.00.10.210-1 | 1 | Энжектор с искрогасителем и экраном в сборе |
36 | 701.00.10.230 | 1 | Труба в сборе |
12 | 701.00.10.250 | 1 | Эжектор в сборе |
22 | 701.00.10.260 | 1 | Половина фланца |
48 | 701.00.10.011 | 2 | Проставка |
32 | 701.00.10.087 | 1 | Труба сварная |
29 | 700A.00.10.020 | 1 | Половина фланца в сборе |
30 | 700A.00.10.040 | 1 | Половина фланца в сборе |
23 | 700А.00.10.016-01 | 1 | Половина фланца |
25 | 700А.00.10.018 | 1 | Хомут |
47 | 700.00.10.020 | 1 | Амортизатор АКСС-400М двигателя |
5 | 700.00.10.230 | 1 | Планка в сборе |
37 | 700.00.10.022 | 1 | Прокладка |
31 | 700.00.10.048 | 2 | Хомут |
4 | 700.00.10.063-1 | 1 | Крышка |
81 | 700.00.10.067-1 | 1 | Хомут |
17 | 700.00.10.071 | 1 | Прокладка |
7 | 700.00.10.076 | 1 | Втулка |
701.00.10.000.6 | 1 | Двигатель в сборе | |
701.00.10.020.3 | 1 | Двигатель ЯМЗ 240 Б | |
40 | 701.10.00.060 | 2 | Сильфон в сборе |
41 | 701.10.00.090-2 | 1 | Тройник сильфона |
79 | 701.10.00.170-2 | 1 | Шкив компрессора в сборе |
60 | 701.00.10.180 | 1 | Труба подвода воздуха к компрессору в сборе |
83 | 701.10.00.210 | 1 | Компрессор |
83 | 130-3509009 | 1 | Компрессор |
62 | 701.10.00.015-3 | 1 | Патрубок |
50 | 701.10.00.016-1 | 1 | Кронштейн левый |
39 | 701.10.00.019 | 8 | Прокладка |
92 | 701.10.00.023-1 | 1 | Труба |
59 | 701.10.00.031 | 1 | Прокладка |
77 | 701.10.00.064-1 | 7 | Прокладка регулировочная |
76 | 701.10.00.068-2 | 1 | Шкив компрессора |
51 | 701.10.00.074-1 | 1 | Кронштейн правый |
88 | 701.10.00.077-1 | 1 | Прокладка |
87 | 701.10.00.078-2 | 1 | Проставка |
67 | 701.10.00.085-1 | 1 | Труба |
89 | 701.10.00.087-1 | 2 | Планка стопорная |
68 | 701.10.00.089 | 2 | Трубка |
78 | 701.10.00.091 | 1 | Ступица |
52 | 701.10.00.092 | 1 | Траверса |
45 | 701.10.00.106-01 | 2 | Проставка регулировочная |
45 | 701.10.00.106-02 | 2 | Проставка регулировочная |
45 | 701.10.00.106-03 | 1 | Проставка регулировочная |
99 | 701.10.00.109 | 1 | Тройник сильфона |
44 | 701.10.00.111 | 1 | Труба сильфона левая |
46 | 701.10.00.112 | 1 | Труба сильфона правая |
85 | 701.10.00.114-1 | 1 | Труба |
58 | 701.10.00.115-1 | 1 | Труба |
63 | 701.10.00.026 | 1 | Прокладка |
84 | 700.10.00.028 | 1 | Прокладка |
80 | 701.81.00 010 | 1 | Насадок в сборе |
101 | 700А.38.00.011 | 1 | Кронштейн |
102 | 700.38.00.090 | 1 | Рукав |
86 | 700.38.00.017 | 1 | Втулка |
56 | 700.38.00.018 | 2 | Планка |
74 | 1 | Рукав 22 Х 32-16 ГОСТ 10362-76; / = 80 мм | |
3 | 2 | Болт М6 Х 30 ГОСТ 7811-70 | |
57 | 2 | Болт М8 Х 16 ГОСТ 7808-70 | |
15 | 10 | Болт М8 Х 20 ГОСТ 7808-70 | |
14 | 2 | Болт М8 Х 25 ГОСТ 7808-70 | |
75 | 4 | Болт М8 Х 30 ГОСТ 7808-70 | |
24 | 6 | Болт М8 Х 35 ГОСТ 7811-70 | |
38 | 6 | Болт М10 Х 25 ГОСТ 7808-70 | |
82 | 1 | Болт М10 Х 35 ГОСТ 7808-70 | |
91 | 6 | Болт М10 Х 40 ГОСТ 7811-70 | |
35 | 1 | Болт М10 Х 45 ГОСТ 7811-70 | |
6 | 1 | Болт 2М10 Х 45 ГОСТ 7811-70 | |
43 | 6 | Болт М10 Х 50 ГОСТ 7811-70 | |
90 | 4 | Болт М12 Х 50 ГОСТ 7808-70 | |
28 | 1 | Болт М12 Х 55 ГОСТ 7811-70 | |
97 | 16 | Болт М16 Х 40 ГОСТ 7808-70 | |
55 | 4 | Болт М27 Х 110 ГОСТ 7808-70 | |
93 | 2 | Гайка 1-6 ГОСТ 9122-67 | |
66 | 3 | Гайка 1-12 ГОСТ 9122-67 | |
1 | 2 | Гайка М6 ГОСТ 5927-70 | |
20 | 14 | Гайка М6 ГОСТ 5927-70 | |
33 | 26 | Гайка М10 ГОСТ 5927-70 | |
10 | 1 | Гайка М10 ГОСТ 5932-73 | |
26 | 1 | Гайка М12 ГОСТ 5927-70 | |
73 | 8 | Гайка М14 Х 1,5 ГОСТ 5927-70 | |
61 | 1 | Гайка М20 Х 1,5 ГОСТ 5927-70 | |
2 | 2 | Шайба 6,65Г ГОСТ 6402-70 | |
16 | 8 | Шайба 8,01 ГОСТ 11371-78 | |
19 | 20 | Шайба 8,65Г ГОСТ 6402-70 | |
42 | 4 | Шайба 10.01 ГОСТ 6958-78 | |
34 | 8 | Шайба 10.65Г ГОСТ 6402-70 | |
27 | 1 | Шайба 12.65Г ГОСТ 6402-70 | |
49 | 8 | Шайба 14.6Г ГОСТ 6402-70 | |
9 | 16 | Шайба 16.65Г ГОСТ 6402-70 | |
64 | 1 | Шайба 20.65Г ГОСТ 6402-70 | |
54 | 4 | Шайба 27.65Г ГОСТ 6402-70 | |
94 | 2 | Муфта 6 ГОСТ 9121-67 | |
65 | 3 | Муфта 12 ГОСТ 9121-67 | |
95 | 1 | Угольник 1-6 ГОСТ 9115-67 | |
53 | 3 | Угольник 1-12 ГОСТ 9115-67 | |
9 | 1 | Шилинт 2,5 Х 25 ГОСТ 397-79 | |
71 | 3408-1 | 4 | Шилинт хомута 6,3 ОСТ 3-408-70 |
96 | 1 | Штуцер 1-6 ГОСТ 9113-67 | |
100 | 66 | Шпилька М8 Х 18 ГОСТ 22034-76 | |
69 | 4 | Лента 225 ГОСТ 503-71 | |
72 | 2 | Лента 300 ГОСТ 503-71 | |
70 | А52426.24 | 4 | Рамка хомута ОСТ 3-408-70 |
