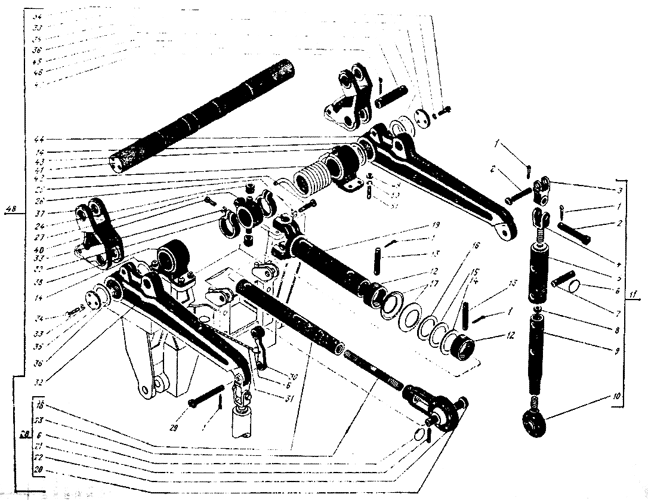

Механизм навески. Запасные части к трактору К-700A
Механизм навески. Запасные части к трактору К-700A
Вал рычагов 700А.46.28.041
Вилка 700.46.28.054-2 механизма навески
Винт стяжной 700.46.28.023-1
Шарнир задний 700.46.28.040-1 центральной тяги
Палец шарнира 700.46.28.027-1 центральной тяги
Ось 700А.46.28.259 механизма навески
Тяга центральная 700А.46.28.010-2
Кронштейн 700А.46.28.223 механизма навески
Шпилька опоры 700А.46.28.173-2 вала рычагов
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 28 | 700А.46.28.010-2 | 1 | Тяга центральная в сборе |
| 19 | 700А.46.28.050 | 1 | Вилка с трубой |
| 44 | 700А.46.28.450 | 1 | Рычаг главный правый |
| 32 | 700А.46.28.460 | 1 | Рычаг главный левый |
| 48 | 700А.46.28.470-3 | 1 | Вал рычагов |
| 38 | 700А.46.28.500 | 1 | Опора в сборе |
| 43 | 700А.46.28.530 | 1 | Опора правая в сборе |
| 13 | 700А.46.28.011 | 2 | Палец |
| 12 | 700А.46.28.012 | 2 | Втулка |
| 18 | 700А.46.28.018 | 1 | Труба |
| 47 | 700А.46.28.046 | 1 | Рычаг правый |
| 37 | 700А.46.28.047 | 1 | Рычаг левый |
| 7 | 700А.46.28.051 | 4 | Палец |
| 51 | 700А.46.28.173-2 | 8 | Шпилька |
| 30 | 700А.46.28.223 | 1 | Кронштейн |
| 27 | 700А.46.28.247 | 1 | Цапфа |
| 29 | 700А.46.28.259 | 1 | Ось |
| 42 | 700А.46.28.267 | 1 | Пружина |
| 8 | 700А.46.28.274 | 1 | Заглушка |
| 2 | 700.46.28.040-1 | 1 | Шарнир задний в сборе |
| 11 | 700.46.28.070-2 | 2 | Раскос вертикальный |
| 10 | 700.46.28.080 | 2 | Шарнир нижний в сборе |
| 5 | 700.46.28.090 | 2 | Труба наружная в сборе |
| 17 | 700.46.28.014 | 16 | Пружина тарельчатая |
| 16 | 700.46.28.015 | 5 | Шайба |
| 15 | 700.46.28.016-1 | 12 | Шайба |
| 14 | 700.46.28.016-2 | 2 | Шайба |
| 36 | 700.4628.016-4 | 12 | Шайба |
| 23 | 700.46.28.023-1 | 1 | Винт стяжной |
| 20 | 700.46.28.027-1 | 1 | Палец |
| 31 | 700.46.28.031-1 | 1 | Цепь |
| 24 | 700.46.28.038-1 | 2 | Втулка |
| 41 | 700А.46.28.041 | 1 | Вал рычагов |
| 39 | 700.46.28.042-1 | 2 | Хомут |
| 35 | 700.46.28.043 | 2 | Заглушка |
| 4 | 700.46.28.053 | 2 | Винт |
| 3 | 700.46.28.054-2 | 2 | Вилка механизма навески |
| 45 | 700.46.28.066 | 2 | Ось главного рычага |
| 21 | 700.46.28.203 | 1 | Чека |
| 9 | 700.46.28.248 | 2 | Труба внутренняя |
| 2 | 700.46.28.258 | 3 | Ось |
| 6 | 700.46.28.272-1 | 9 | Кольцо |
| 34 | 6 | Болт М12 Х 25 ГОСТ 7808-70 | |
| 40 | 2 | Болт М12 Х 50 ГОСТ 7811-70 | |
| 25 | 2 | Болт М20 Х 1,5 Х 100 ГОСТ 7808-70 | |
| 49 | 8 | Гайка М24 ГОСТ 5927-71 | |
| 33 | 10 | Шайба 12.65Г ГОСТ 6402-70 | |
| 26 | 2 | Шайба 20.01 ГОСТ 11371-78 | |
| 50 | 8 | Шайба 24.65Г ГОСТ 6402-70 | |
| 1 | 9 | Шплинт 6,3 Х 45 ГОСТ 397-79 | |
| 46 | 4 | Шплинт 6,3 Х 70 ГОСТ 397-79 |
