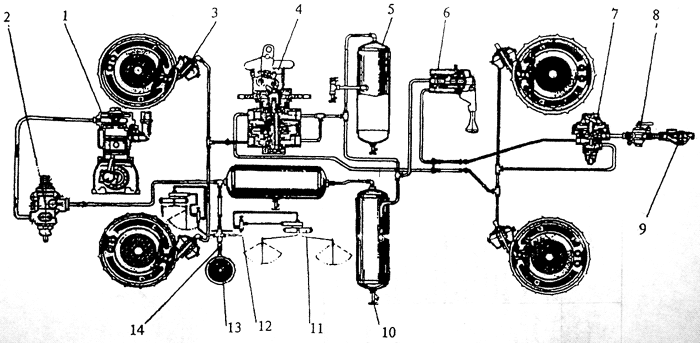

Схема пневматической системы. Запасные части к трактору К-700A
Схема пневматической системы. Запасные части к трактору К-700A
№ | Номер по каталогу | Кол-во | Наименование |
---|---|---|---|
1 | 5336-3509012 | 1 | Компрессор |
2 | 100-3512010 700А.2300220-1Г4 тип 30 | 1 | Регулятор давления |
3 | (193519310) ОСТ.37001.228-80 | 4 | Тормозная камера |
4 | 100-3514008 | 1 | Кран тормозной двухсекционный с рычагом |
5 | 700.35.13.000-1 | 3 | Баллон воздушный |
6 | 100-3537010 | 1 | Кран тормозной обратного действия с ручным управлением |
7 | 100-3522110 | 1 | Клапан управления тормозами прицепа с обновленным приводом |
8 | 700.35.00.130-1 | 1 | Разобщительный кран КР-20-3520010 ТУ 37.306.359-77 |
9 | 700.35.00.140-1 | 1 | Соединительная головка тип "А" ОСТ 37.001.441-86 |
10 | 700А.35.00.220 Г4 | 4 | Кран ВП5А-3520010 ОСТ 37.001241-81 |
11 | СЛ-440М | 2 | Стеклоочиститель |
12 | 2 | Вентили стеклоочистителей | |
13 | 1 | Указатель давления | |
14 | 1 | Датчик давления |
