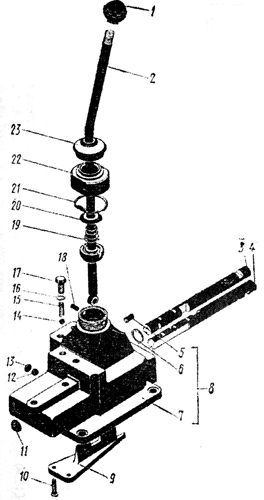

Кулиса коробки передач. Запасные части к трактору К-700A
Кулиса коробки передач. Запасные части к трактору К-700A
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| - | 700А.17.17.000 | - | Кулиса в сборе |
| 8 | 700А.17.17.010 | 1 | Корпус в сборе |
| 2 | 700А.17.17.020-1 | 1 | Рычаг в сборе |
| 7 | 700А.17.17.052-3 | 1 | Корпус |
| 20 | 700.17.17.012-1 | 1 | Крышка |
| 3 | 700.17.17.013-1 | 1 | Валик |
| 4 | 700.17.17.014-1 | 1 | Валик |
| 19 | 700.17.17.018-1 | 1 | Пружина |
| 1 | 700.7.17.035 | 1 | Ручка шаровая |
| 15 | 700.17.17.037 | 2 | Пружина |
| 5 | 700.17.17.041 | 2 | Втулка |
| 22 | 700.17.17.048-2 | 1 | Гайка кулисы |
| 23 | 700.17.17.049 | 1 | Манжета |
| 9 | 700.17.17.058 | 1 | Планка |
| 10 | 700.17.17.059 | 2 | Винт |
| 21 | 700.17.17.066 | 1 | Шайба |
| 14 | 2 | Шарик Б V 9,525 мм Н ГОСТ 3722-60 | |
| 12 | 1 | Шарик Б V 12,7 мм Н ГОСТ 3722-60 | |
| 6 | 2 | Кольцо Н1-28Х22-3 ГОСТ 18829-73 | |
| 17 | 2 | Болт М12 Х 25 ГОСТ 7808-70 | |
| 16 | 2 | Шайба 12.65Г ГОСТ 6402-70 | |
| 18 | 2 | Штифт 5Пр22а Х 12 ГОСТ 3128-70 | |
| 13 | 1 | Заглушка 16 ГОСТ 3111-67 | |
| 11 | 2 | Заглушка 26 ГОСТ 3111-67 |
